Dây xích thép hợp kim: Hướng dẫn cấp 80 & 100

Dây xích thép hợp kim là gì?

Thép hợp kim dây xích là các cụm nâng hạng nặng được thiết kế cho các ứng dụng công nghiệp đòi hỏi độ bền, độ bền và độ tin cậy trong các điều kiện khắc nghiệt. Mỗi dây treo được cấu tạo từ các mắt xích thép hợp kim có độ bền kéo cao được liên kết với nhau bằng một mắt xích chính ở đầu và cuối phụ kiện — chẳng hạn như móc, vòng hoặc móc kẹp — ở đầu làm việc. Không giống như các lựa chọn thay thế tổng hợp, cáp treo xích thép hợp kim không bị giãn, sờn hoặc xuống cấp khi tiếp xúc với các cạnh sắc, bề mặt mài mòn hoặc nhiệt độ cao, khiến chúng trở thành lựa chọn tiêu chuẩn cho các xưởng đúc, nhà máy thép, công trường và môi trường sản xuất nặng.

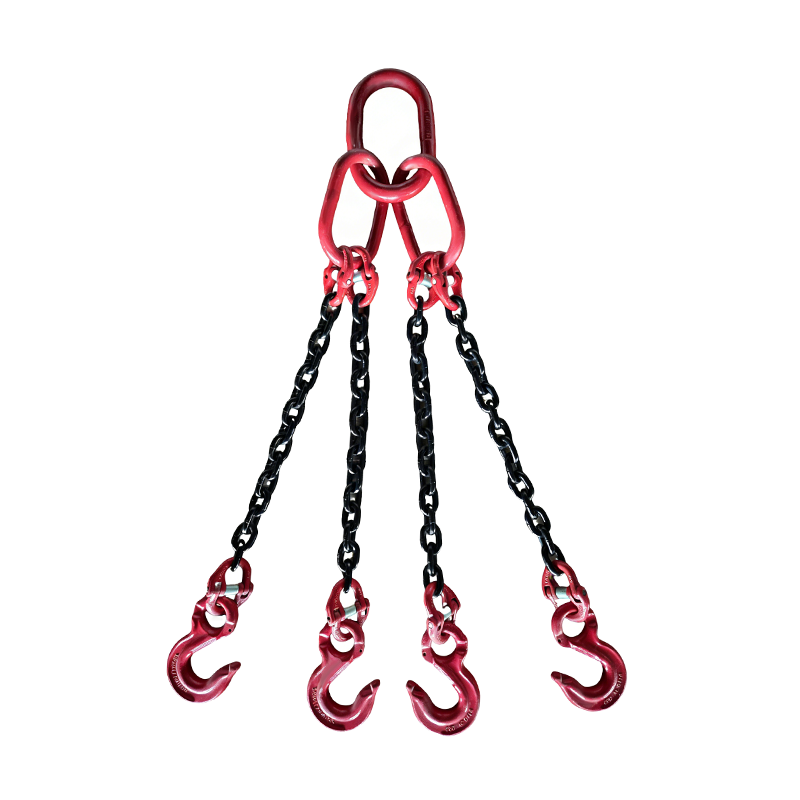

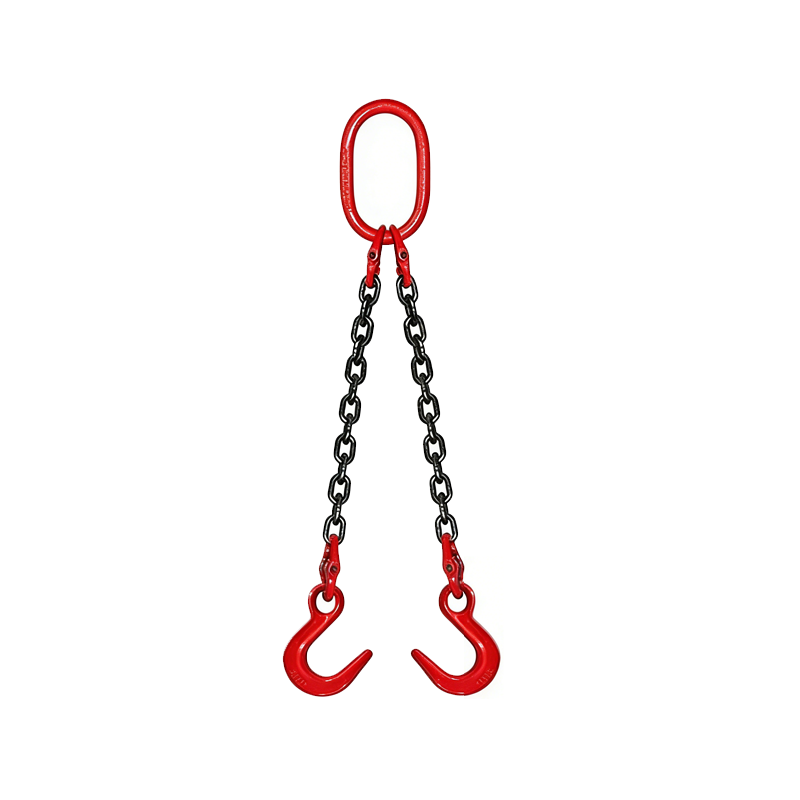

Dây xích có sẵn ở bốn cấu hình chân chính: một chân, hai chân, ba chân và bốn chân . Mỗi cấu hình phân bổ tải trọng khác nhau và được lựa chọn dựa trên các yêu cầu về hình dạng, trọng lượng và độ cân bằng của vật thể được nâng lên. A dây đeo một chân lý tưởng cho các xe nâng thẳng đứng đơn giản, trong khi cáp treo nhiều chân mang lại khả năng kiểm soát tải vượt trội cho các tải trọng không đối xứng hoặc quá khổ.

Lớp 80 so với Lớp 100: Hiểu sự khác biệt cốt lõi

Cấp của dây xích đề cập đến lực đứt tối thiểu so với diện tích mặt cắt ngang của dây xích - cấp cao hơn có nghĩa là độ bền cao hơn ở cùng một đường kính. Khi lựa chọn cáp treo xích thép hợp kim, việc lựa chọn giữa Cấp 80 và Cấp 100 là một trong những quyết định quan trọng nhất, ảnh hưởng trực tiếp đến giới hạn tải trọng làm việc, trọng lượng của cáp treo và hiệu quả chi phí.

Dây xích cấp 80 từ lâu đã trở thành tiêu chuẩn công nghiệp và vẫn được sử dụng rộng rãi cho mục đích nâng vật nặng thông thường. Chúng mang lại sức mạnh vượt trội, thành tích đã được chứng minh và khả năng tương thích rộng rãi với hầu hết các phần cứng gian lận. Tuy nhiên, dây xích cấp 100 mang lại giới hạn tải trọng làm việc cao hơn khoảng 25% ở cùng đường kính xích - nghĩa là bạn có thể nâng tải nặng hơn bằng cụm dây đeo nhẹ hơn, dễ quản lý hơn. Điều này đặc biệt có giá trị trong các hoạt động mà độ mỏi của giàn khoan, tốc độ thiết lập và công suất của cần trục là những yếu tố chính. Cả hai loại đều tuân thủ các tiêu chuẩn EN 818-4, ASME B30.9 và GB/T 10051, đảm bảo khả năng truy xuất nguồn gốc và chứng nhận tải đầy đủ.

Nâng nhiệt độ cao: Tại sao dây xích Excel

Một trong những ưu điểm đặc biệt nhất của dây xích thép hợp kim so với các loại dây cáp tổng hợp hoặc dây thép là hiệu suất vượt trội của chúng như một dây cáp nâng nhiệt độ cao. Cáp treo bằng vải nylon và polyester có thể bắt đầu mất tính toàn vẹn về cấu trúc ở nhiệt độ thấp tới 80°C, trong khi cáp treo bằng dây cáp dễ bị mỏi do nhiệt và thoái hóa lõi. Ngược lại, cáp treo xích bằng thép hợp kim được đánh giá để sử dụng liên tục ở nhiệt độ lên tới 400°C với mức giảm thích hợp của giới hạn tải trọng làm việc.

Theo hướng dẫn ASME B30.9, phải giảm giới hạn tải trọng làm việc của dây xích khi sử dụng trong môi trường nhiệt độ cao. Các mức giảm sau đây được áp dụng như hướng dẫn chung của ngành:

• Lên tới 200°C: Không cần giảm WLL
• 200°C đến 300°C: Giảm 10% WLL
• 300°C đến 400°C: Giảm 25% WLL
• Trên 400°C: Dây treo phải được ngừng sử dụng và được chứng nhận lại trước khi sử dụng tiếp

Điều này làm cho dây xích thép hợp kim trở thành lựa chọn thiết thực duy nhất để xử lý phôi thép nóng trong nhà máy thép, chuyển khuôn nóng chảy trong xưởng đúc và nâng hạ liên quan đến lò nung trong sản xuất gốm sứ hoặc thủy tinh. Điều quan trọng là phải để dây đai nguội trước khi kiểm tra sau khi sử dụng, vì khả năng tiếp xúc với nhiệt sẽ tích lũy — mỗi chu kỳ nhiệt độ cao sẽ ảnh hưởng dần đến khả năng chịu tải làm việc lâu dài.

Tùy chọn cấu hình và phụ kiện cuối

Tính linh hoạt của dây xích thép hợp kim được mở rộng hơn nữa nhờ có nhiều phụ kiện cuối sẵn có. Việc lựa chọn phụ kiện phù hợp cũng quan trọng như việc chọn đúng loại và số lượng chân, vì phụ kiện không phù hợp có thể ảnh hưởng đến cả sự an toàn và khả năng kiểm soát tải trọng.

Các loại đầu nối phổ biến

• Móc treo (Móc trượt): Móc cổ họng lớn, thường có chức năng tự khóa, được sử dụng để nâng vật dụng thông thường trên cao. Thích hợp cho hầu hết các ứng dụng tiêu chuẩn.
• Móc tự khóa: Xoay ở trung tâm và tự động khóa dưới áp lực tải, ngăn chặn việc vô tình nhả ra trong quá trình nâng. Cần thiết cho môi trường năng động hoặc có độ rung cao.
• Móc đúc: Có lỗ họng cực lớn được thiết kế để chứa các điểm gắn tải cồng kềnh, thường được sử dụng trong đúc và xử lý kim loại nóng chảy.
• Lấy móc: Có cổ hẹp kẹp trực tiếp giữa các mắt xích, cho phép rút ngắn chiều dài làm việc của dây treo mà không làm giảm công suất định mức.
• Liên kết chính thuôn dài: Vòng trên cùng kết nối tất cả các chân với móc cẩu hoặc tời. Phải phù hợp với mức tải chính xác cho toàn bộ cụm.

Đối với cáp treo nhiều chân, góc chân tác động đáng kể đến giới hạn tải trọng làm việc hiệu quả. Khi góc giữa hai chân tăng vượt quá 60°, sức căng ở mỗi chân tăng mạnh. Luôn tham khảo bảng hệ số góc tải được cung cấp cùng với dây xích Cấp 80 hoặc Cấp 100 đã được chứng nhận để xác nhận WLL chính xác cho hình dạng thang máy của bạn.

Tiêu chuẩn chứng nhận: EN 818-4, ASME B30.9 và GB/T 10051

Cáp xích bằng thép hợp kim đã được chứng nhận được sản xuất và thử nghiệm theo các tiêu chuẩn được quốc tế công nhận nhằm chi phối các đặc tính vật liệu, kiểm tra khả năng chịu tải, đánh dấu và truy xuất nguồn gốc. Hiểu được tiêu chuẩn nào áp dụng cho khu vực hoặc thị trường xuất khẩu của bạn là điều cần thiết cho mục đích tuân thủ và bảo hiểm.

• EN 818-4: Tiêu chuẩn Châu Âu dành cho dây xích ngắn dùng cho mục đích nâng thông thường. Bao gồm các cấp độ của dây chuyền, thử nghiệm lắp ráp, yêu cầu đánh dấu và các yếu tố an toàn. Bắt buộc đối với dây đeo có dấu CE được bán ở thị trường EU.
• ASME B30.9: Tiêu chuẩn của Mỹ quản lý việc xây dựng, lắp đặt, sử dụng, kiểm tra và bảo trì cáp treo - bao gồm cả cáp treo bằng thép hợp kim. Được tham chiếu rộng rãi trong các hoạt động công nghiệp ở Bắc Mỹ.
• GB/T 10051: Tiêu chuẩn quốc gia của Trung Quốc về dây xích nâng, bao gồm cả dây xích tròn và dây xích ngắn. Bắt buộc đối với dây cáp dùng trong các hoạt động nâng được chứng nhận theo khuôn khổ quy định của Trung Quốc.

Mỗi dây đeo tuân thủ đều được gắn thẻ nhận dạng hoặc nhãn bền liệt kê kiểu dây đeo, số sê-ri, kích thước dây chuyền, cấp độ, giới hạn tải trọng làm việc và thông tin chi tiết về nhà sản xuất. Khả năng truy xuất nguồn gốc đầy đủ này cho phép người vận hành và người quản lý an toàn duy trì hồ sơ kiểm tra và nhật ký nghỉ hưu chính xác cho từng dây đeo trong kho của họ — một yêu cầu theo quy định OSHA và các quy tắc an toàn nơi làm việc quốc tế tương đương.

Tiêu chí kiểm tra, bảo trì và nghỉ hưu

Việc kiểm tra thường xuyên là không thể thương lượng đối với bất kỳ hoạt động nâng hạ nào. Dây xích bằng thép hợp kim phải được kiểm tra trước mỗi lần sử dụng và phải được kiểm tra định kỳ kỹ lưỡng trong khoảng thời gian được xác định theo tần suất sử dụng, mức độ nghiêm trọng của ứng dụng và các quy định hiện hành. Các dấu hiệu chính cho thấy dây đeo phải được loại bỏ khỏi dịch vụ bao gồm:

• Độ mòn của mắt xích vượt quá độ dày tối thiểu cho phép do nhà sản xuất quy định
• Các vết nứt, lỗ khoét hoặc biến dạng ở bất kỳ mắt xích, mắt xích chính hoặc đầu nối nào
• Độ giãn dài của các liên kết riêng lẻ vượt quá 3% chiều dài ban đầu
• Thẻ nhận dạng bị hỏng, không đọc được hoặc bị thiếu
• Sự đổi màu do nhiệt cho thấy phơi nhiễm trên 400°C mà không cần chứng nhận lại sau đó
• Ăn mòn hóa học, rỗ hoặc bất kỳ hư hỏng bề mặt nào làm ảnh hưởng đến tính toàn vẹn của liên kết

Bảo quản đúng cách cũng giúp kéo dài tuổi thọ của dây đeo. Bảo quản dây xích bằng thép hợp kim trên móc hoặc giá đỡ được chỉ định — không bao giờ đặt trên sàn nơi chúng tiếp xúc với độ ẩm, hóa chất hoặc phương tiện giao thông. Sau khi sử dụng trong môi trường nhiệt độ cao, hãy để dây cáp nguội hoàn toàn trước khi cuộn và cất giữ. Bôi trơn các mắt xích định kỳ bằng loại dầu máy nhẹ để ngăn chặn sự ăn mòn bề mặt, đặc biệt trong các ứng dụng ngoài trời hoặc có độ ẩm cao.

Chọn dây xích phù hợp cho ứng dụng của bạn

Việc lựa chọn dây xích thép hợp kim chính xác đòi hỏi phải đánh giá một số yếu tố phụ thuộc lẫn nhau. Sử dụng danh sách kiểm tra sau đây làm điểm khởi đầu thực tế trước khi đặt bất kỳ đơn hàng nào hoặc bắt đầu nâng hàng:

• Tải trọng và trọng tâm: Xác định tải trọng tối đa và đảm bảo WLL của dây đeo — tính cả góc chân — vượt quá tải trọng đó với giới hạn an toàn thích hợp.
• Nhiệt độ hoạt động: Nếu ứng dụng liên quan đến vật liệu nóng hoặc môi trường có nhiệt độ trên 200°C thì cần phải có cấu hình dây nâng nhiệt độ cao với xích hợp kim Cấp 80 hoặc Cấp 100. Áp dụng mức giảm WLL chính xác.
• Cấu hình chân: Một chân để nâng thăng bằng theo phương thẳng đứng; cáp treo hai, ba hoặc bốn chân dành cho tải trọng rộng, không đều hoặc có nhiều phụ kiện.
• Loại lắp cuối: Khớp loại móc hoặc vòng với hình dạng điểm gắn tải và mức độ rủi ro do vô tình bị bung ra.
• Tiêu chuẩn tuân thủ: Xác nhận tiêu chuẩn nào — EN 818-4, ASME B30.9 hoặc GB/T 10051 — là bắt buộc đối với thị trường hoặc môi trường pháp lý của bạn.
• Đường kính và chiều dài chuỗi: Đảm bảo kích thước dây treo phù hợp với hình dạng giàn đỡ của bạn mà không bị chùng hoặc quá căng trên bất kỳ chân nào.

Khi có nghi ngờ, hãy tham khảo ý kiến ​​của kỹ sư gian lận đã được chứng nhận hoặc nhóm kỹ thuật của nhà sản xuất dây đeo. Hậu quả của việc dây xích có kích thước quá nhỏ hoặc được chỉ định không chính xác là rất nghiêm trọng - việc lựa chọn đúng cách cũng quan trọng như việc sử dụng đúng cách. Cáp xích thép hợp kim Cấp 80 và Cấp 100 đại diện cho các công cụ đáng tin cậy nhất trong ngành dành cho các thang máy có yêu cầu cao và với thông số kỹ thuật, kỷ luật kiểm tra và thực hành vận hành phù hợp, chúng mang lại hiệu suất an toàn, có thể lặp lại qua hàng nghìn chu kỳ nâng.
